閥門功能特點VALVE FUNCTIONAL FEATURES

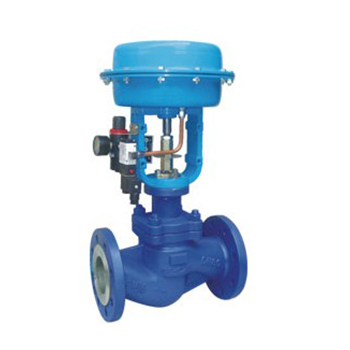

本閥門是一種氣動切斷式的截止閥,常開型的氣動波紋管切斷閥,在工作狀態電磁閥通電打開氣源閥門開啟,即斷電. 電磁閥 自動排氣閥門自動關閉,與遠距離的控制臺(微機)配套使用,利用氣源控制閥門的開啟和關閉。
雙重的蜜蜂設計(波紋管+填料)若波紋管失效,閥桿填料也會避免泄露,保證閥桿的零泄露,提供無需維修條件。
當事故發生時,閥門線圈瞬時斷電,觸發二位三通電磁閥快速排氣并進入自鎖狀態。此時,即使撤區電源. 氣源。閥門仍處于關閉狀態不會重新自動打開。
當工作人員處理事故時,必須是無氣源壓力,無電源的狀態下進行維修,事故處理完后,人工重新開啟閥門,才會恢復供氣,即通電通氣。
閥門采用先導式閥瓣,開啟輕松靈活,即使壓力達到1.6MPa開啟也 十分輕松,當執行器給壓時,先導閥開啟。當執行器卸壓時本閥自動關閉,本閥采用止回閥原理,只能單向截斷,安裝時必須注意閥門流向道標志(本閥流道方向高進低出)
主要零部件材質 Main parts materials
| 序號 | 名稱及規格 | 材質 |
| 1 | 閥體 | GS-C25 |
| 2 | 六角螺母 | 35# |
|
|
雙頭螺栓M12×45 | 35# |
| 3 | 閥蓋 | 25# |
| 4 | 閥桿 | 1Cr18Ni9 |
| 5 | 石墨填料Φ20× Φ12 × 5 | Jc68,WZHB |
| 6 | 壓蓋子 | 25# |
| 7 | 執行器支架 | 25# |
| 8 | 刻度尺 | AL-05 |
| 序號 | 名稱及規格 | 材質 |
| 9 | 空氣過濾器 電磁閥 | AL-05 |
| 10 | 氣動執行器(ZHB型) | 25# |
| 11 | 紫銅進氣管 | Cu-CATH-1 |
| 12 | 刻度盤 | 25#+鍍鋅 |
| 13 | 限位銷 | 304 |
| 14 | 波紋管連接蓋 | 304 |
| 15 | 雙層波紋管 | 304 |
| 16 | 波紋管墊川 | 304 |
| 17 | 球型閥瓣 | Cr13 304 |
